REDUCED TEE SPIGOT INJECTION

PE100 SDR11 PN 16

D1-D2
(MM)
ARTICLE NO L
(MM)
LE1
(MM)
LE2
(MM)
Z
(MM)
S1
(MM)
S2
(MM)
WEIGHT
(KG)
BOX
(PCS)
50-40 01 117 042 0051 218 55 49 94 5,8 3,7 0,208 32
50-32 01 117 042 0052 218 55 44 88 5,8 3,0 0,195 32
50-25 01 117 042 0053 218 55 41 85 5,8 3,0 0,173 32
63-50 01 117 042 0064 225 63 55 100 5,8 4,6 0,338 36
63-40 01 117 042 0065 225 63 49 99 5,8 3,7 0,313 36
63-32 01 117 042 0066 225 63 44 93 5,8 3,0 0,304 36
75-63 01 117 042 0076 260 70 63 121 6,8 5,8 0,513 22
75-50 01 117 042 0077 260 70 55 113 6,8 4,6 0,481 22
75-40 01 117 042 0078 260 70 49 106 6,8 3,7 0,458 22
75-32 01 117 042 0079 260 70 44 100 6,8 3,0 0,440 22
90-75 01 117 042 0091 290 79 70 139 8,2 6,8 0,834 14
90-63 01 117 042 0092 290 79 63 132 8,2 5,8 0,777 14
90-50 01 117 042 0093 290 79 55 124 8,2 4,6 0,749 14
110-90 01 117 042 0111 332 82 79 162 10,0 8,2 1,423 14
110-75 01 117 042 0112 332 82 70 155 10,0 6,8 1,380 14
110-63 01 117 042 0113 332 82 63 149 10,0 5,8 1,323 14
110-50 01 117 042 0114 332 82 55 147 10,0 4,6 1,273 14
125- 110 01 117 042 0126 362 87 82 176 11,4 10,0 2,076 8
125-90 01 117 042 0127 362 87 79 172 11,4 8,2 1,913 8
140- 125 01 117 042 0141 378 92 87 184 12,7 11,4 2,602 6
140- 110 01 117 042 0142 378 92 82 179 12,7 10,0 2,452 6
140-90 01 117 042 0143 378 92 79 175 12,7 8,2 2,352 6
160- 140 01 117 042 0161 422 98 92 205 14,6 12,7 3,804 4
160- 125 01 117 042 0162 422 98 87 200 14,6 11,4 3,754 4
160- 110 01 117 042 0163 422 98 82 195 14,6 10,0 3,629 4
160-90 01 117 042 0164 422 98 79 191 14,6 8,2 3,503 5
160-75 01 117 042 0165 422 98 70 182 14,6 6,8 3,403 5
160-63 01 117 042 0166 422 98 63 175 14,6 5,8 3,363 5
180- 160 01 117 042 0181 455 105 98 226 16,4 14,6 5,490 3
180- 125 01 117 042 0183 455 105 87 215 16,4 11,4 4,990 3
180- 110 01 117 042 0184 455 105 82 210 16,4 10,0 4,857 3
180-90 01 117 042 0185 455 105 79 206 16,4 8,2 4,823 3
200,160 01 117 042 0202 481 112 98 227 18,2 14,6 6,927 3
200- 125 01 117 042 0204 481 112 87 225 18,2 11,4 6,593 3
200- 110 01 117 042 0205 481 112 82 211 18,2 10,0 6,393 3
200-90 01 117 042 0206 481 112 79 207 18,2 8,2 6,293 3
200-63 01 117 042 0208 481 112 63 191 18,2 5,8 6,160 3
225- 160 01 117 042 0228 527 120 98 242 20,5 14,6 9,085 2
225- 125 01 117 042 0230 527 120 87 239 20,5 11,4 8,685 2
225- 110 01 117 042 0231 527 120 82 226 20,5 10,0 8,585 2
225-90 01 117 042 0232 527 120 79 222 20,5 8,2 8,435 2
250- 225 01 117 042 0251 590 129 120 285 22,7 20,5 12,920 2
250- 160 01 117 042 0254 590 129 98 263 22,7 14,6 11,820 2
250- 125 01 117 042 0256 590 129 87 252 22,7 11,4 11,640 2
250- 110 01 117 042 0257 590 129 82 247 22,7 10,0 11,320 2
250-90 01 117 042 0258 590 129 79 243 22,7 8,2 11,270 2
280- 250 01 117 042 0281 690 139 129 334 25,4 22,7 20,175 1
280- 225 01 117 042 0282 690 139 120 320 125,4 20,5 19,475 1
280- 200 01 117 042 0283 690 139 112 316 25,4 18,2 18,875 1
280- 160 01 117 042 0285 690 139 98 302 25,4 14,6 18,175 1
280- 110 01 117 042 0288 690 139 82 286 25,4 10,0 17,675 1
315- 250 01 117 042 0317 716 150 129 335 28,6 22,7 24,400 1
315- 225 01 117 042 0318 716 150 120 330 28,6 20,5 23,700 1
315- 200 01 117 042 0319 716 150 112 317 28,6 18,2 23,100 1
315- 160 01 117 042 0321 716 150 98 303 28,6 14,6 23,000 1
315- 110 01 117 042 0324 716 150 82 287 28,6 10,0 22,600 1

PE100 SDR17 PN 10

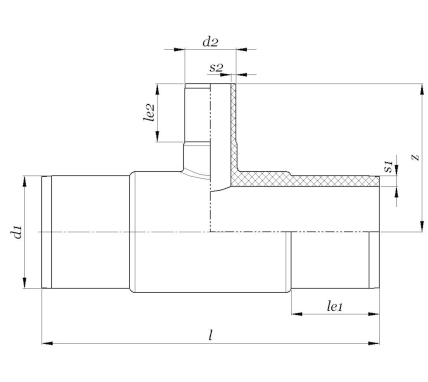

inegal-t-spigot-teknik-big

D1-D2
(MM)
ARTICLE NO L
(MM)
LE1
(MM)
LE2
(MM)
Z
(MM)
S1
(MM)
S2
(MM)
WEIGHT
(KG)
BOX
(PCS)
75-63 01 115 042 0076 260 70 63 121 4,5 3,8 0,381 22
90-75 01 115 042 0091 290 79 70 139 5,4 4,5 0,606 14
90-63 01 115 042 0092 290 79 63 132 5,4 3,8 0,591 14
110-90 01 115 042 0111 332 82 79 162 6,6 5,4 1,073 14
110-75 01 115 042 0112 332 82 70 155 6,6 4,5 1,037 14
110-63 01 115 042 0113 332 82 63 149 6,6 3,8 1,008 14
125-110 01 115 042 0126 355 87 82 176 7,4 6,6 1,501 8
125-90 01 115 042 0127 355 87 79 172 7,4 5,4 1,413 8
140-125 01 115 042 0141 378 92 87 184 8,3 7,4 1,851 6
140-110 01 115 042 0142 378 92 82 179 8,3 6,6 1,751 6
140-90 01 115 042 0143 378 92 79 175 8,3 5,4 1,735 6
160-140 01 115 042 0161 422 98 92 205 9,5 8,3 2,900 4
160-125 01 115 042 0162 422 98 87 200 9,5 7,4 2,779 4
160-110 01 115 042 0163 422 98 82 195 9,5 6,6 2,604 4
160-90 01 115 042 0164 422 98 79 191 9,5 5,4 2,563 5
160-75 01 115 042 0165 422 98 70 182 9,5 4,5 2,543 5
160-63 01 115 042 0166 422 98 63 175 9,5 3,8 2,483 5
180-160 01 115 042 0181 455 105 98 226 10,7 9,5 3,790 3
180-125 01 115 042 0183 455 105 87 215 10,7 7,4 3,590 3
180-110 01 115 042 0184 455 105 82 210 10,7 6,6 3,523 3
180-90 01 115 042 0185 455 105 79 206 10,7 5,4 3,490 3
200-160 01 115 042 0202 481 112 98 226 11,9 9,5 4,927 3
200-125 01 115 042 0204 481 112 87 225 11,9 7,4 4,760 3
200-110 01 115 042 0205 481 112 82 210 11,9 6,6 4,693 3
200-90 01 115 042 0206 481 112 79 206 11,9 5,4 4,460 3
200-63 01 115 042 0208 481 112 63 190 11,9 3,8 4,427 3
225-160 01 115 042 0228 527 120 98 241 13,4 9,5 6,585 2
225-125 01 115 042 0230 527 120 87 239 13,4 7,4 6,385 2
225-110 01 115 042 0231 527 120 82 225 13,4 6,6 6,285 2
225-90 01 115 042 0232 527 120 79 221 13,4 5,4 6,085 2
250-225 01 115 042 0251 590 129 120 285 14,8 13,4 9,470 2
250-160 01 115 042 0254 590 129 98 263 14,8 9,5 8,870 2
250-125 01 115 042 0256 590 129 87 252 14,8 7,4 8,420 2
250-110 01 115 042 0257 590 129 82 247 14,8 6,6 8,370 2
250-90 01 115 042 0258 590 129 79 243 14,8 5,4 8,320 2
280-250 01 115 042 0281 690 139 129 334 16,6 14,8 14,675 1
280-225 01 115 042 0282 690 139 120 320 16,6 13,4 14,175 1
280-200 01 115 042 0283 690 139 112 316 16,6 11,9 13,675 1
280-160 01 115 042 0285 690 139 98 302 16,6 9,5 13,075 1
280-110 01 115 042 0288 690 139 82 286 16,6 6,6 12,075 1
315-250 01 115 042 0317 716 150 129 335 18,7 14,8 17,300 1
315-225 01 115 042 0318 716 150 120 320 18,7 13,4 16,800 1
315-200 01 115 042 0319 716 150 112 317 18,7 11,9 16,600 1
315-160 01 115 042 0321 716 150 98 303 18,7 9,5 16,400 1
315-110 01 115 042 0324 716 150 82 287 18,7 6,6 16,300 1
