PP 30% FIBERGLAS

SDR11 PN16 Bar

D
(MM)
ARTICLE NO D
(MM)
A
(MM)
K
(MM)
B
(MM)
L
(MM)
BOLT TYPE NUMBER OF HOLES WEIGHT
(KG)
BOX
(PCS)
20 05 117 120 0020 95 28 65 12 14 M12 4 0,242 85
25 05 117 120 0025 105 34 75 12 14 M12 4 0,289 68
32 05 117 120 0032 115 42 85 16 14 M12 4 0,514 52
40 05 117 120 0040 140 51 100 16 18 M16 4 0,821 20
50 05 117 120 0050 150 62 110 18 18 M16 4 0,961 15
63 05 117 120 0063 165 78 125 18 18 M16 4 1,099 15
75 05 117 120 0075 188 92 145 18 18 M16 4 1,391 15
90 05 117 120 0090 204 108 160 20 18 M16 8 1,615 10
110 05 117 120 0110 224 128 180 20 18 M16 8 2,044 10
125 05 117 120 0125 224 135 180 20 18 M16 8 1,874 10
140 05 117 120 0140 252 158 210 24 18 M16 8 2,922 6
160 05 117 120 0160 285 178 240 24 22 M20 8 3,744 6
180 05 117 120 0180 285 188 240 24 22 M20 8 3,394 6
200 05 117 120 0200 340 235 295 27 22 M20 12 5,195 4
225 05 117 120 0225 340 238 295 27 22 M20 12 5,045 4
250 05 117 120 0250 419 288 355 32 26 M24 12 10,050 2
280 05 117 120 0280 419 294 350 32 26 M24 12 9,650 2
315 05 117 120 0315 478 338 410 34 26 M24 12 13,400 2
355 05 117 120 0355 532 376 470 42 26 M24 16 22,755 1
400 05 117 120 0400 592 430 525 46 30 M27 16 26,930 1

10 Bar

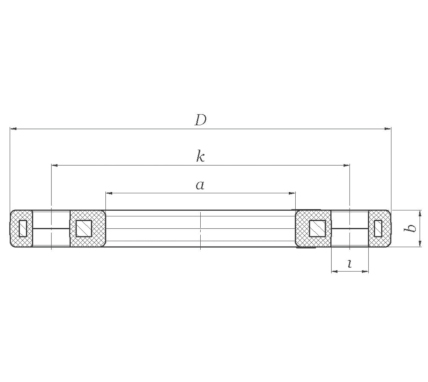

flanscizim-big

D
(MM)
ARTICLE NO D
(MM)
A
(MM)
K
(MM)
B
(MM)
L
(MM)
BOLT TYPE NUMBER OF HOLES WEIGHT
(KG)
BOX
(PCS)
200 05 115 120 0200 340 235 295 27 22 M20 8 5,420 4
225 05 115 120 0225 340 238 295 27 22 M20 8 5,395 4
250 05 115 120 0250 395 288 350 30 22 M20 12 7,484 4
280 05 115 120 0280 395 294 350 30 22 M20 12 7,109 4
315 05 115 120 0315 445 338 400 34 22 M20 12 9,278 2
355 05 115 120 0355 514 376 460 40 22 M20 16 19,055 1
400 05 115 120 0400 571 430 515 40 26 M24 16 21,695 1
450 05 115 120 0450 678 517 620 45 26 M24 20 35,030 1
500 05 115 120 0500 688 533 620 45 26 M24 20 33,830 1
560 05 115 120 0560 799 618 725 50 30 M27 20 48,585 1
630 05 115 120 0630 799 645 725 50 30 M27 20 40,985 1
