Branch 88,5°

HDPE FITTINGS HDPE Special Drainage Fittings Branch 88,5°

5393097d0be569034920770c_slideshow52.jpg 539308be93bd56e12725c37c_slideshow4.jpg

Branch 88,5°



Branch 88,5°

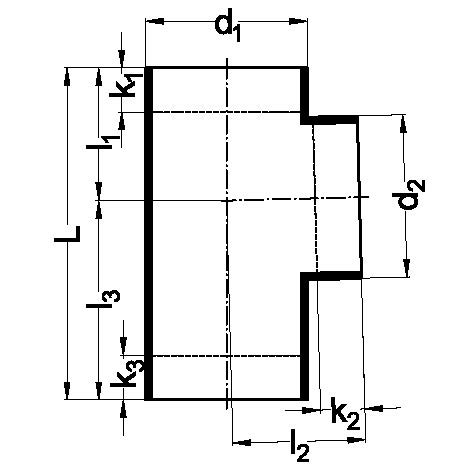

Article d1/ d2     L l1/l2 l3 k1
20 04 04 40 /40     130 55 75 25
20 05 04 50 /40     150 60 90 30
20 05 05 50 /50     150 60 90 25
20 56 05 56 /50     175 70 105 35
20 56 56 56 /56     175 70 105 30
20 06 04 63 /40     175 70 105 30
20 06 05 63 /50     175 70 105 35
20 06 56 63 /56     175 70 105 30
20 06 06 63 /63     175 70 105 30
20 07 04 75 /40     175 70 105 40
20 07 05 75 /50     175 70 105 35
20 07 56 75 /56     175 70 105 30
20 07 06 75 /63     175 70 105 25
20 07 07 75 /75     175 70 105 25
20 09 04 90 /40     200 80 120 45
20 09 05 90 /50     200 80 120 45
20 09 56 90 /56     200 80 120 40
20 09 06 90 /63     200 80 120 35
20 09 07 90 /75     200 80 120 30
20 09 09 90 /90     200 80 120 25
20 11 04 110 /40     225 90 135 60
20 11 05 110 /50     225 90 135 50
20 11 56 110 /56     225 90 135 45
20 11 06 110 /63     225 90 135 40
20 11 07 110 /75     225 90 135 35
20 11 09 110 /90     225 90 135 30
20 11 11 110 /110     225 90 135 20
20 12 05 125 /50   fabricated 250 100 150 60
20 12 56 125 /56   fabricated 250 100 150 55
20 12 06 125 /63   fabricated 250 100 150 50
20 12 07 125 /75     250 100 150 45
20 12 09 125 /90     250 100 150 40
20 12 11 125 /110     250 100 150 30
20 12 12 125 /125     250 100 150 20
20 16 05 160 /50   fabricated 350 140 210 75
20 16 56 160 /56   fabricated 350 140 210 75
20 16 06 160 /63   fabricated 350 140 210 65
20 16 07 160 /75   fabricated 350 140 210 80
20 16 09 160 /90   fabricated 350 140 210 55
20 16 11 160 /110     350 140 210 60
20 16 12 160 /125     350 140 210 50
20 16 16 160 /160     350 140 210 30
20 20 07 200 /75   fabricated 360 180 180 90
20 20 09 200 /90   fabricated 360 180 180 80
20 20 11 200 /110   fabricated 360 180 180 70
20 20 12 200 /125   fabricated 360 180 180 65
20 20 16 200 /160   fabricated 360 180 180 45
20 20 20 200 /200   fabricated 360 180 180 25
20 25 11 250 /110   fabricated 440 220 220 110
20 25 12 250 /125   fabricated 440 220 220 105
20 25 16 250 /160   fabricated 440 220 220 85
20 25 20 250 /200   fabricated 480 240 240 65
20 25 25 250 /250   fabricated 480 240 240 40
20 31 11 315 /110   fabricated 560 280 280 170
20 31 12 315 /125   fabricated 560 280 280 165
20 31 16 315 /160   fabricated 560 280 280 145
20 31 20 315 /200   fabricated 560 280 280 120
20 31 25 315 /250   fabricated 560 280 280 95
20 31 31 315 /315   fabricated 560 280 280 70
